一、儀器的主要特點

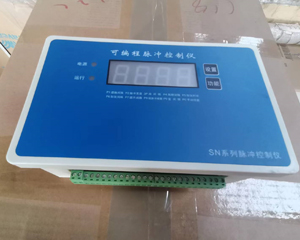

本控制儀是用于袋式脈沖除塵器的主控裝置，根據設定參數，輸出脈沖信號，控制氣動閥或電磁閥，進而控制壓縮空氣對濾袋進行噴吹清灰， 除塵器處理能力和收塵效率。
本控制儀采用意法半導體 ST 公司生產的基于 ARM 內核的工業級高速微處理器，性能穩定可靠；
1.外觀設計美觀大方；按鍵布局直觀，合理；
2.線路板上有醒目的標示符，可方便進行功能設置
3.可根據除塵器清灰要求，調整脈沖寬度、脈沖間隔和周期間隔。
4.輸出位置設有輸出點的工作指示，可快速判斷輸出點的狀態；
5.設有無源壓差輸入點，可由壓差控制清灰；
二、儀器的工作原理和參數
2.1、在線式
脈沖寬度：每一路驅動電壓的持續時間；
脈沖間隔：輸出兩路相鄰驅動電壓的間隔時間； 輸出路數：所有脈沖閥的數量；
除塵周期：控制儀完成對所有（輸出路數）脈沖電磁閥驅動輸出的時間（該時間自動計算，無需設置）；
周期間隔：兩個相鄰除塵周期的間隔時間；
2.2、離線式
脈沖寬度：每一路驅動電壓的持續時間；
脈沖間隔：輸出兩路相鄰驅動電壓的間隔時間；
提脈間隔：等待提升閥動作完成的時間（提升間隔），同時也是同一個室脈沖閥輸出完畢后等待提升閥關閉的時間；
組脈沖數：一個單元室的脈沖閥數量；
提升閥數：提升閥數量，即組數或者單元室數量； 室間隔：兩個相鄰單元室的動作間隔時間；
周期間隔：所有單元室除塵完畢后到下一個除塵周期的間隔時間；
三、接線圖
運行控制干接點可連接壓差傳感器，實現壓差控制清灰，如不使用傳感器，可將電路板上的“運行”跳線用跳線帽短接。
